Огюст Монферран
Назывался в России также Август Августович Монферран и Август (Августин) Антонович Монферран; 23 января 1786, Шайо[fr], предместье Парижа — 28 июня [10 июля] 1858, Санкт-Петербург) — архитектор французского происхождения, 40 лет живший и работавший в России. Создатель Исаакиевского собора и Александровской колонны в Санкт-Петербурге.
Воспользовавшись приездом в Париж российского императора Александра I, в апреле 1814 года Монферран преподнёс монарху свой «Альбом разных архитектурных проектов, посвящённых Его Величеству Императору Всероссийскому Александру I».
https://ru.wikipedia.org/wiki/Монферран,_Огюст
Бюст Монферрана
По преданию историков его создал Фолетти Антон Егорович в 1850 г. из мусора остатков строительства Исаакиевского собора а именно: " вытесал из белого каррарского мрамора, волосы - из серого мрамора «бардиллио», мундир - из серого гранита, воротник мундира - из аспидного сланца, плащ - из шокшинского малинового кварцита, орденскую ленту - из зелёного мрамора, а ордена - из жёлтого сиенского мрамора и малинового кварцита. Постаментом бюста послужил розовый тивдийский мрамор."
Вот, целая книжка по Монферрану с его чертежами и рисунками по строительству Исакиевского собора
https://coollib.net/b/285949/read

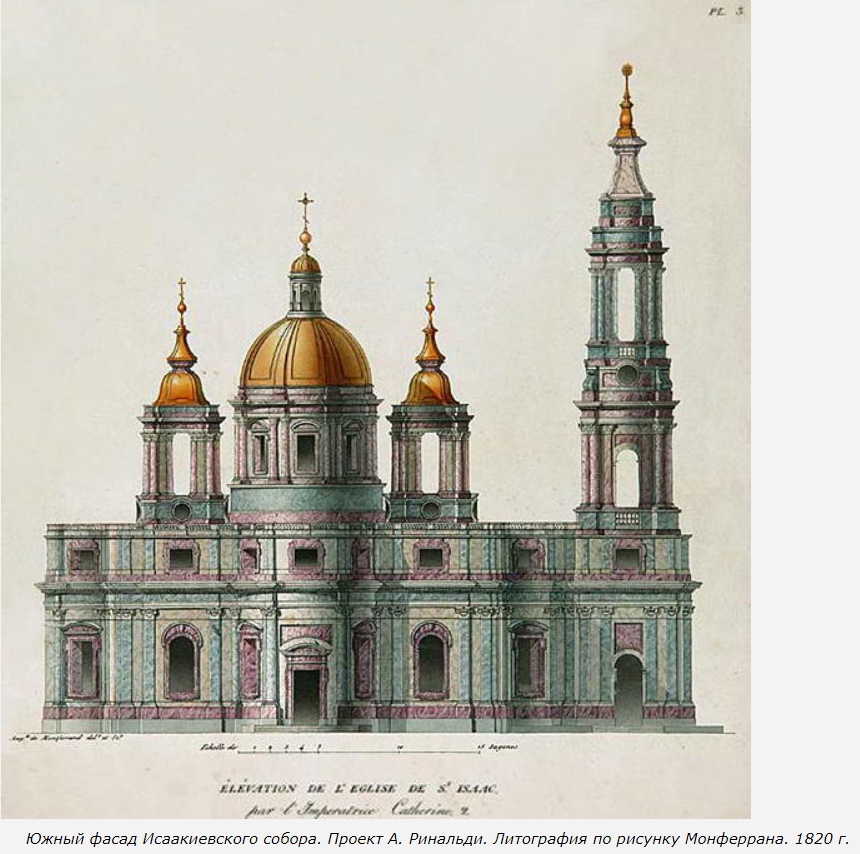

То, что было нарисовано Монферраном, создавало лишь впечатление о проекте, хотя было отмечено новизной и смелостью. Александр I без всяких колебаний утвердил проект. Это произошло 20 февраля 1818 г. в Москве.
........
Опубликованный проект заинтересовал многих, особенно пристально он изучался специалистами, вызывая с их стороны критические оценки. Самые серьезные возражения последуют от архитектора Модюи. Но это произойдет спустя два года, а пока Монферран хорошо известен и получает заказы именитых сановников Петербурга на строительство дворцов и особняков. Выполняя эти работы, он одновременно продолжает заниматься проектированием собора. Началом строительства собора можно считать 1818 г., когда была утверждена смета на сумму 506 300 рублей.
4 марта 1818 г. состоялось первое заседание комиссии, на котором было принято решение немедленно приступить к строительству собора. Комиссия утвердила весь канцелярский и технический персонал стройки и должностные оклады. 26 июля 1819 г. состоялась торжественная закладка собора. В западной части в фундамент под входом была опущена бронзовая позолоченная доска с надписью: «Сей первый камень обновления положен в лето от Рождества Христова 1819 в 26 день июля месяца царствования императора Александра Первого в 19 лето, при обновлении храма, начатого великой его прародительницей Екатериной Второй во имя святого Исаакия Далматского в 1768 году. При сей перестройке Исаакиевского собора в Комиссии Высочайше установленной председательствовал граф Головин; заседали действительный тайный советник Козадавлев, генерал-лейтенант Бетанкур и тайный советник князь Голицын; перестраивал архитектор Монферран»
Монферран приступил к разработке рабочих чертежей и модели собора потому, что считал проект окончательным.
Монферран был только архитектор. Инженерными знаниями, необходимыми для постройки сооружения таких размеров, он не обладал. А. Бетанкур — опытный строитель и непосредственный руководитель Монферрана, много сделавший для оснащения строительства механизмами, — не мог постоянно помогать Монферрану[14]. Участие Бетанкура в других строительных работах России, разнообразных по поставленным задачам, не давало ему возможности сосредоточиться на мелочах, сопровождавших это огромное строительство, вовремя предусмотреть все то, что могло привести к непоправимым последствиям. Поэтому требовалась огромная воля Монферрана, чтобы не растеряться перед решением многих проблем.
Не имевший практического опыта строительства, Монферран десятилетиями учился, перенимая как русский опыт, так и опыт мировой архитектуры по возведению уникальных большеразмерных зданий. Через 30 лет после начала строительства он пишет: «Нам пришлось долго изучать искусство древних, чтобы взять от их прекрасных памятников то, чему можно было с достоинством подражать, в то же время нам приходилось непрерывно быть в курсе современных строительных приемов»
.......
По распоряжению Александра I для детального рассмотрения замечаний Модюи и ответов Монферрана был образован специальный комитет под председательством президента Академии художеств А. И. Оленина. В состав Комитета вошли профессора: Андрей и Александр Михайловы, А. И. Мельников, И. Г. Гомзин; академики: В. И. Беретти, И. П. Бернаскони, К. X. Вильстер, В. П. Стасов и архитектор К. И. Росси, а также каменных дел мастер Руджи, инженер-генерал П. П. Базен и полковник М. Г. Дестрем. Президент Академии художеств Оленин, рассмотрев замечания Модюи и ответы на них Монферрана, составил записку, в которой против каждого замечания Мюдюи поместил ответ Монферрана. Эти материалы были изданы на французском языке под названием: «Возражения архитектора Модюи архитектору Монферрану на проект Исаакиевского собора и ответ Монферрана г-ну Модюи»[20].
Обвиняя Монферрана в том, что он не исследовал глубину заложения существующих ринальдиевских фундаментов, Модюи ошибался, так как эта работа была выполнена путем устройства глубоких шурфов и визуального обследования, производившегося в присутствии одного из членов комиссии, что она и подтвердила. Замечание Модюи о том, что Монферран допустил конструктивные излишества, забивая сваи под портики, где нагрузка значительно меньше, чем под стенами и пилонами, было безосновательным. Монферран считал, что необходимо сделать фундамент в виде сплошной плиты на свайном ростверке, так как такая плита служит для выравнивания нагрузок на основание и предотвращения неравномерных осадок старых и новых фундаментов. Эту точку зрения Монферрана разделяли все члены Комиссии. А вот предложение Модюи об устройстве фундаментов под колонны портиков в виде сводчатой конструкции вместо сплошной каменной плиты, предлагаемой Монферраном, Комиссия поддержала, считая их более целесообразными.
Еще одно из замечаний Модюи касалось вопроса о прочности фундаментной кладки. Монферран считал, что его скорее можно обвинить в чрезмерной заботе о прочности фундамента, ввиду того, что он сделан сплошным, чем предполагать обратное. Отвечая оппоненту, Монферран писал: «…Поверх свай на всей площади котлована мы уложили два слоя гранитных камней, обтесанных со всех четырех сторон. Толщина каждого слоя была 13 вершков (57 см), а камни были не меньше сажени (2,13 м) длины и двух аршин (1,42 м) ширины каждый. Фундаменты для углов здания и четырех пилонов купола были выведены целиком из гранита, притом из кусков еще более крупных и отесанных еще более тщательно; гранит укладывался на слой цемента, размолотого и пропущенного сквозь сито. По мере того, как гранитные фундаменты подвигались, остальное пространство закладывалось сплошь известняковым камнем, правильными рядами 8 дюймов (40 см) высотой каждый»
Очень серьезным было обвинение Монферрана в технической неграмотности. Монферран изобразил в опубликованном проекте подкупольный барабан лежащим на цилиндрических сводах боковых нефов. Модюи по этому поводу писал: «…Нет никакой возможности соорудить предполагаемый г-ном Монферраном огромный купол, ибо каменный фонарь, на котором оный будет основан, составленный по большей части из пролетов и окруженный 24-мя высокими каменными же колоннами, приходился бы почти во всех своих частях на провесе, а не на главных столбищах».
Не приняв ссылки Монферрана на конструкцию купола парижского Пантеона, члены Комиссии согласились с доводами Модюи[21]. Комитет рассмотрел еще ряд вопросов, касающихся устройства фундаментов и наземных конструкций портиков, а также организации работ и снабжения материалами. Были допрошены под присягой свидетели — каменных дел мастера. В конце 1821 г., спустя год с лишним после подачи записки Модюи, Комитет вынес решение, что по существующей модели, плану и разрезу купол возвести невозможно.
В конце января 1822 г. Комитет подал докладную записку министру духовных дел князю Голицыну для Александра I, в которой перечислил главные недостатки проекта Монферрана и заключил, что перестройка Исаакиевского собора по существующим чертежам архитектора Монферрана невозможна и необходима переработка проекта. Выводы, сделанные Комитетом, были для Монферрана неблагоприятными, но он понимал, что фундаменты уже заложены, идет заготовка гранитных колонн и будет трудно отвергнуть проект, на осуществление которого уже истрачено около 5 миллионов рублей.
Понимал это и Александр I, который не предполагал полностью отказаться от проекта Монферрана, а допускал только его исправления. «…Проект архитектора Монферрана надлежит токмо исправить, а не совсем переменять, то и должно наружность церкви оставить сколько можно будет ближе к общему виду, какой оная имеет в упомянутом проекте, следственно, надобно сохранить предполагаемые пять глав сего храма и употребить гранитные колонны, приготовляемые для двух портиков, стараясь впрочем найти для тех же глав или куполов наилучшие формы и размещение, а для портиков приличное и надежное устроение. Расположение внутренности здания как для благонадежности среднего купола, так и особенно в отношении к лучшему виду и освещению предоставляется на усмотрение Комитета»

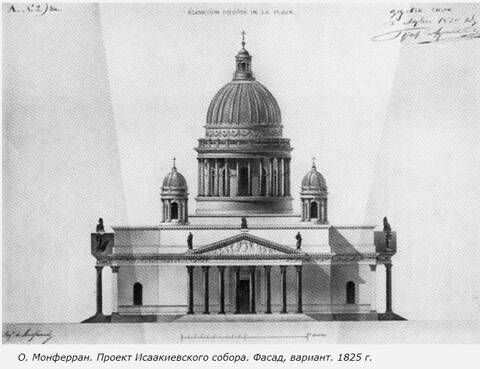

Только в феврале 1824 г. появился указ, предполагавший продолжение проектирования. Содержание программы, предложенной Александром I, почти не изменилось, за исключением небольшой уступки — возможности не придерживаться удлиненного плана собора, как у Монферрана, а заменить его квадратом. Такая форма давала больше свободы, но требовала сноса части уже заложенного фундамента. Последовавшее наконец разрешение убрать восточные пилоны позволяло расширить подкупольное пространство и более правильно конструктивно решить связь барабана с куполом.
При новом условии проектирования и Монферран выразил желание участвовать в конкурсе на «исправление» собственного проекта. Основываясь на разрешении снести старые пилоны, он представил один из своих прежних вариантов, который предусматривал именно разбор старых пилонов. Но затем, когда 11 февраля 1825 г. Александр I, рассмотрев представленные Комитетом проекты Стасова, Беретти, Базена, братьев Михайловых и Мельникова, отметил проект Михайлова 2-го, Монферран понял, что ему необходимо срочно переработать свой вариант. Он внимательно изучил проект Михайлова 2-го и других членов Комитета, быстро и верно определил положительные и отрицательные стороны их работы и через двадцать пять дней представил новый, более совершенный замысел, в котором учел некоторые идеи Михайлова 2-го и Стасова и предложил собственные удачно найденные решения ряда принципиальных вопросов. Самый сложный и спорный вопрос прежнего проекта — опора барабана купола на четыре пилона — был разрешен сносом двух старых пилонов и возведением на их месте новых, что позволило надежно установить барабан на четыре опоры.

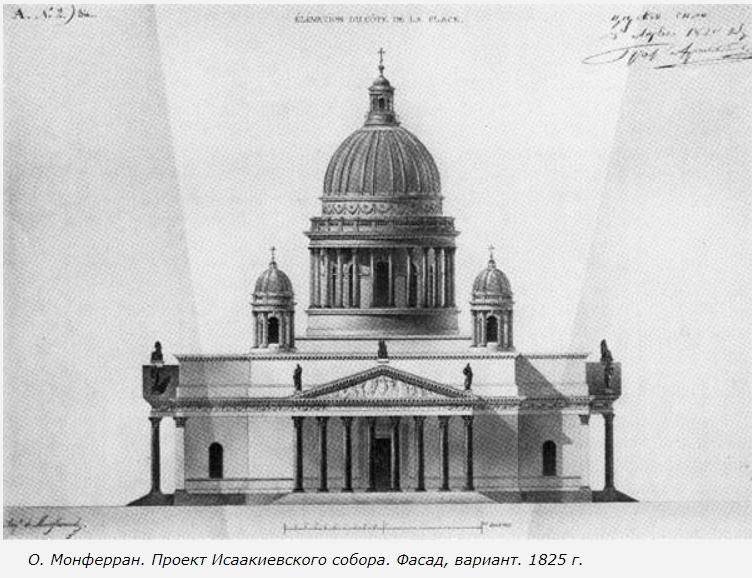

Проект был представлен Александру I на рассмотрение 9 марта 1825 г., а через месяц на проекте Монферрана появилась резолюция: «Царское Село, 8 апреля 1825 г., граф Аракчеев»[26]. Это было высочайшее одобрение, после чего противники архитектора, стремившиеся отстранить его от работы, потерпели поражение. Борьба, которую вел Монферран за свой проект, а точнее за право оставаться автором крупнейшего в столице сооружения была, по сути, отстаиванием своих творческих принципов, основанных на тенденциях новейшей европейской архитектуры первой половины XIX века, поэтому она объективно содействовала развитию русской архитектурной мысли.
........
Совет беспокоили также сопряжение четырех колонн портика с мраморной облицовкой стен и конструкция парусных сводов. Видимо, некоторые детали фасадов, в утвержденном проекте, лишь намеченные и показанные в малом масштабе, при разработке в дальнейшем оказались недостаточно продуманными, что и вызвало множество вопросов. Необходимость ответить на них заставила Монферрана обратиться к опыту ведущих ученых — специалистов в области расчетов прочности строительных материалов и конструкций. Привлекая Г. Ламе и Б. Клапейрона, с одной стороны, и прислушиваясь к советам исполнителей на стройке — с другой, Монферран находил конструктивные решения, опережавшие его время на 50–80 лет[28].

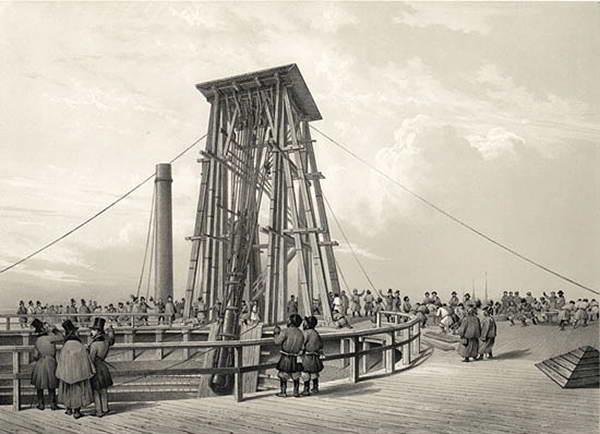

В 1827 г. были закончены кладка стилобатов портиков и подготовка лесов для установки колонн больших портиков. Каждая колонна представляла собой гранитный монолит весом 100 тонн, высотой 15 метров. Ставить колонну надо было вертикально, иначе края ее неизбежно откололись бы, поэтому технология установки была продумана в деталях и согласована в специальном проекте, утвержденном Комиссией 15 июня 1828 г.

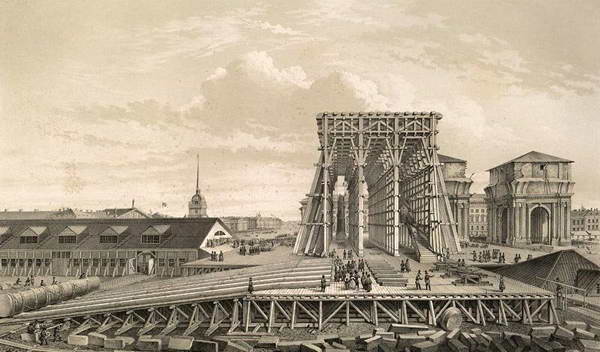

По этому проекту на всех четырех портиках сооружались коренные леса коридорного типа с числом коридоров по числу поперечных рядов колонн в портике. Так, с севера и юга леса были трехкоридорные, а с запада и востока было по одному коридору. Основные несущие элементы состояли из четырех брусьев суммарного сечения 0,70 × 0,70 м. Сверху по стойкам шли фермы с раскосами. Для устойчивости в поперечном направлении были поставлены мощные подкосы. Вся конструкция благодаря жестким узлам, подкосам и связям была пространственной системой, предназначенной для подъема, вывешивания и установки на место последовательно каждой колонны. Для доставки колонн на уровень стилобата около каждого портика сооружался сплошной деревянный помост с пологой наклонной частью для вкатывания колонн. Монферран обратился к чертежам покойного к тому времени выдающегося инженера А. Бетанкура, по которым были спроектированы и установлены тележки, блоки, кабестаны и другие подъемно-транспортные устройства. В советской литературе о строительстве Исаакиевского собора существует мнение о том, что идея установки колонн раньше стен инженерно неверна. Однако установка колонн производилась до возведения стен. И этот строительный процесс был абсолютно правилен — если бы колонны ставили после стен, это усложнило бы работы. Вот почему последовательность монтажа имела первостепенное значение. Принцип установки колонн до кладки стен сохраняет свое значение и в современной строительной практике.
Первая колонна (крайняя справа) была поставлена на северном портике 20 марта 1828 г., под нее в углубление базы в свинцовой коробке заложили платиновую медаль; следующую колонну — тоже крайнюю правую, но во втором ряду — установили 7 апреля 1828 г. Все остальные колонны северного портика были поставлены к 27 июня 1828 г., в 1829 г. — колонны южного и западного портиков и к 11 августа 1830 г. была поставлена последняя, 48-я по счету, колонна.
Подъем первой колонны портика Исаакиевского собора. Литография В. Адама по рисунку Монферрана.
Установка колонн барабана купола. Литография В. Адама по рисунку О. Монферрана.
Описывая подъем и установку колонн, Монферран замечает: «Наши методы установки колонн на портиках Исаакиевского собора много проще методов, которыми пользовался архитектор Фонтана. В принципе, конечно, различие небольшое, но установка наших колонн была значительно труднее, чем установка обелиска Св. Петра, хотя последний и тяжелее.
Каждую поднятую колонну нужно было опускать с такой точностью, чтобы ее ось совпадала с осью базы, а интервалы между колоннами сохранялись совершенно одинаковыми. Эти условия удалось выполнить с удивительной точностью.
Такого рода работы имели очень большое значение в Египте, который до сих пор удивляет мир своими огромными сооружениями. По свидетельству Плиния, когда в Фивах ставился обелиск фараону Рамзесу, ныне стоящий в Риме, для этой работы потребовалось 20 тысяч человек. Все знают, какую важность Сикст Пятый придавал установке Ватиканского обелиска; для этой работы потребовалось сорок кабестанов, сорок лошадей и 800 рабочих, для установки колонн Исаакиевского собора весом каждая 114 тонн было достаточно 16 кабестанов, приводившихся в движение восемью рабочими каждый (т. е. 128 рабочих)» [61].
Установка колонн Исаакиевского собора была для XIX в. чудом строительной техники. Современников удивляли неизвестные ранее способы подъема колонн, поражали быстрота и слаженность в работе. Время установки каждой колонны не превышало 40–45 минут.

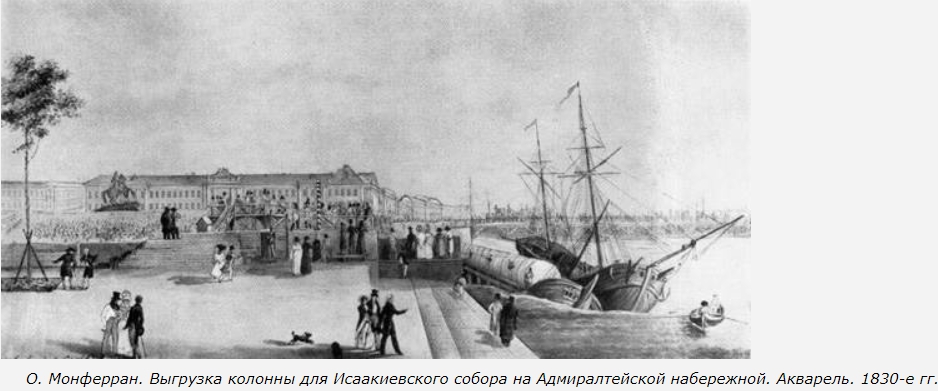

О. Монферран. Выгрузка колонны для Исаакиевского собора на Адмиралтейской набережной. Акварель. 1830-е гг.

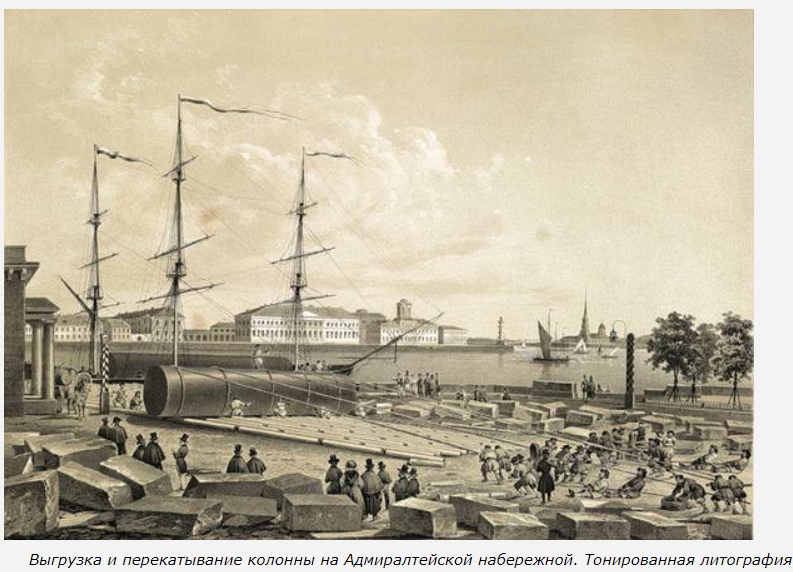

Выгрузка и перекатывание колонны на Адмиралтейской набережной. Тонированная литография А. Кювилье и В. Адама по рисунку О. Монферрана.
Дальнейшие работы были связаны с установкой 24 колонн барабана купола. Выполнить это оказалось довольно сложно, так как для того, чтобы поднять колонны на большую высоту, необходимо было создать специальную конструкцию, поддерживавшую основание колоннады. Монферран разработал для этого случая систему наклонных арок — аркбутанов, которые, опираясь одним концом в основание колоннады, а другим на стены и пристенные пилоны, создавали необходимую прочность и устойчивость.
После сооружения этих конструкций приступили к установке 24 монолитных колонн из гранита, каждая массой 64 тонны. Затрата времени на все операции по установке каждой отдельной колонны составляла два часа.
Первая колонна была поставлена 5 ноября 1837 г., в течение двух месяцев подняты и все остальные. Началась разборка лесов и специальных приспособлений.
Прежде чем начать возведение купола Исаакиевского собора, Монферран изучил купола знаменитых соборов — Флорентийского (архит. Брунеллески), св. Петра в Риме (архит. Микеланджело), Пантеона в Париже (архит. Ж. Суфло и Ронделе), св. Павла в Лондоне (архит. К. Рен), Казанского собора в Петербурге (архит. А. Воронихин), а также другие купола и своды древних и современных зданий.

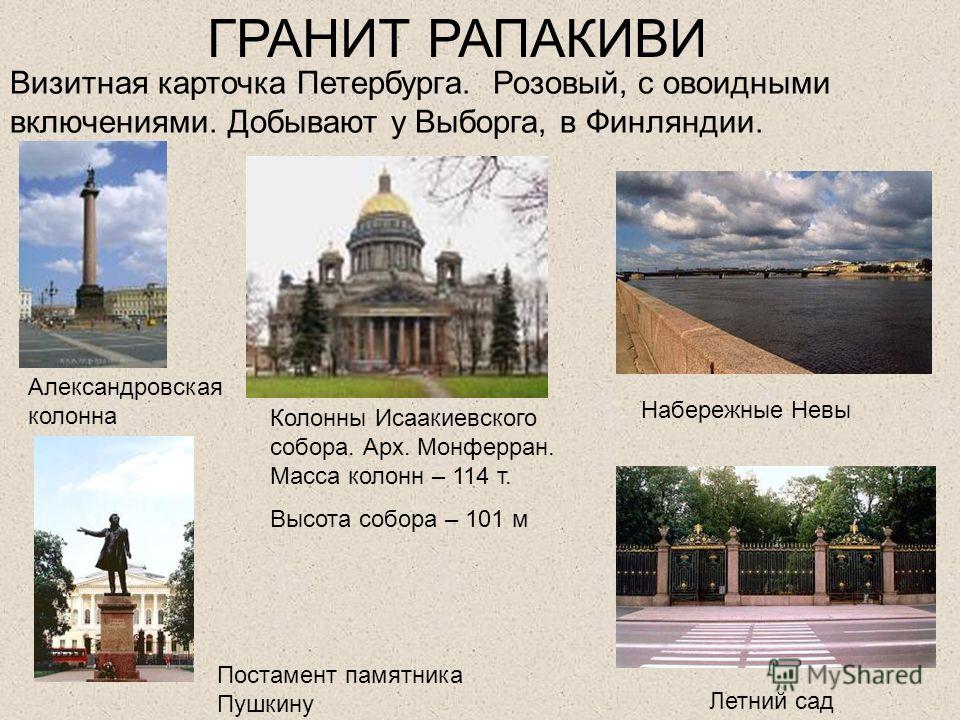

Для колонн четырех портиков, фриза антаблемента, колоннады барабана главного купола, колонн четырех звонниц собора, а всего для 112 колонн использован темно-розовый гранит рапакиви, добывавшийся в Финляндии в карьерах Пютерлакса. Из этого гранита выполнены массивные стилобаты величественных портиков и широкие гранитные ступени.
Рапакиви по-фински означает "рассыпчатая порода", потому что различные коэффициенты теплового расширения составляющих минералов делают открытую рапакиви рассыпчатой.
https://en.wikipedia.org/wiki/Rapakivi_granite

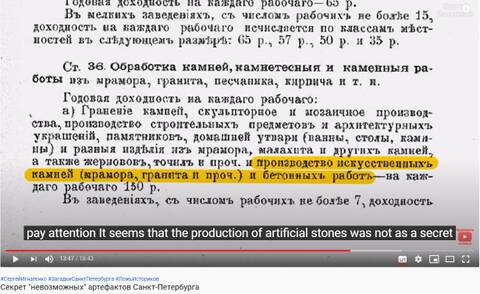

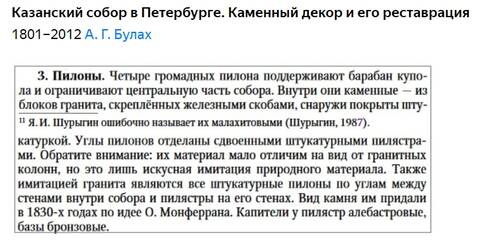

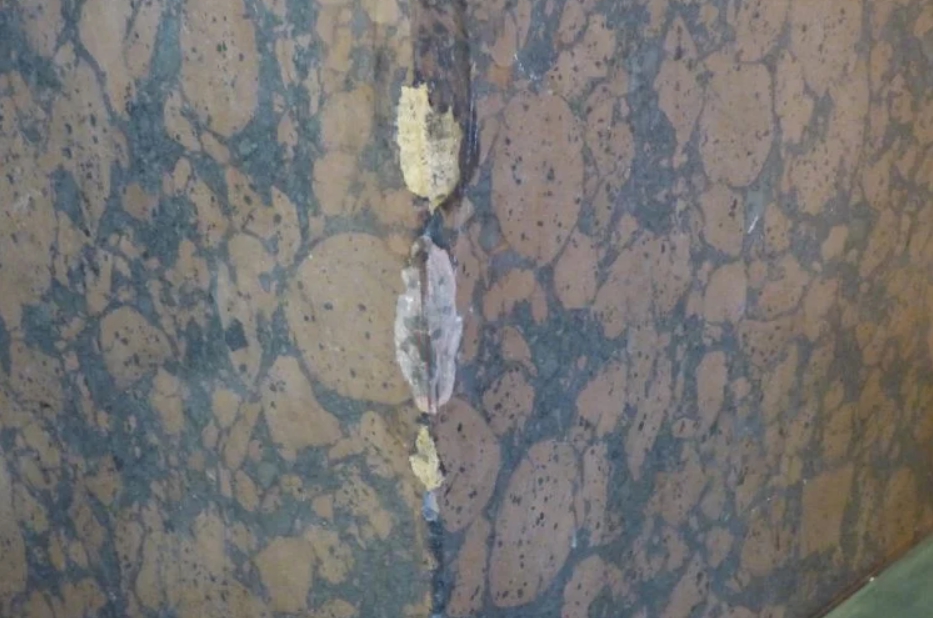

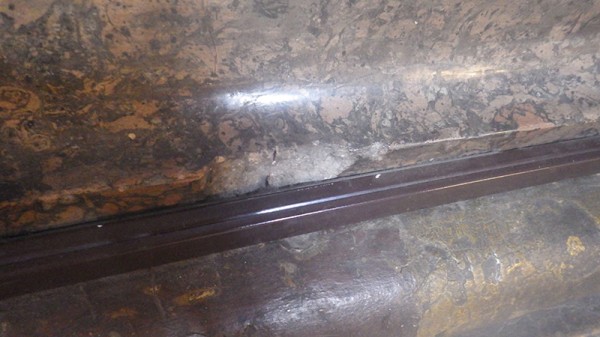

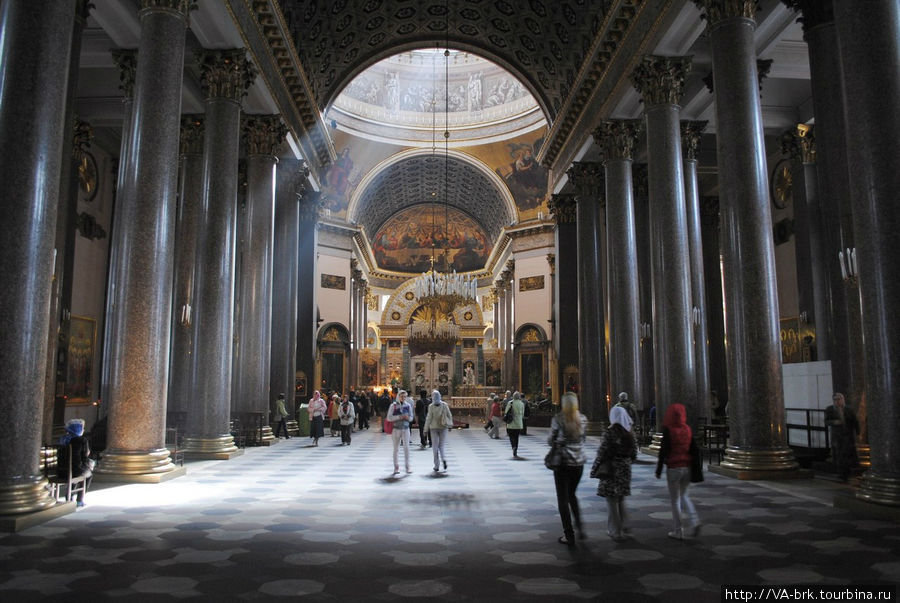

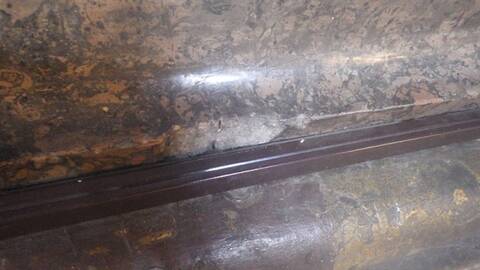

Удивительно, что Монферран имел отношение к Казанскому собору ! Именно он предложил отштукатурить гранитные пилоны штукатуркой, имитирующей Гранит Рапакиви !!!

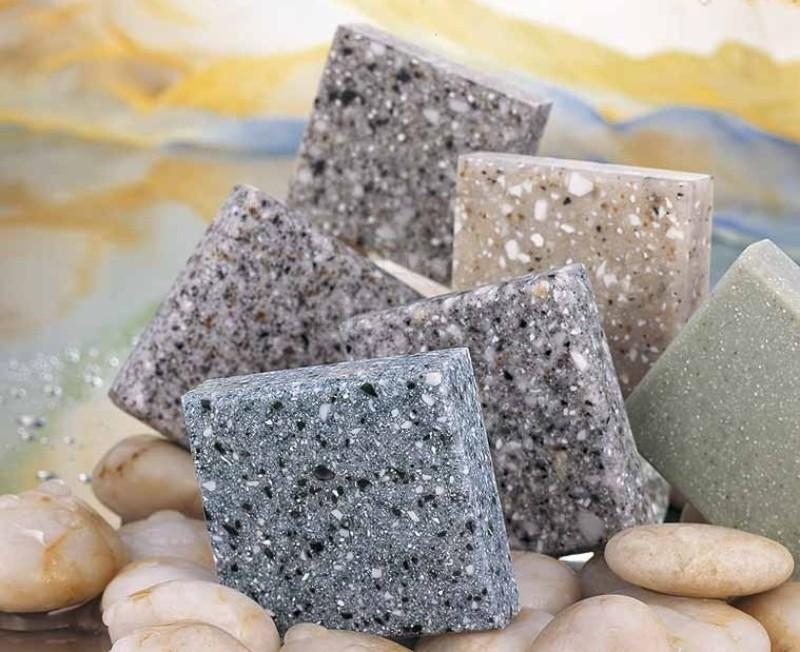

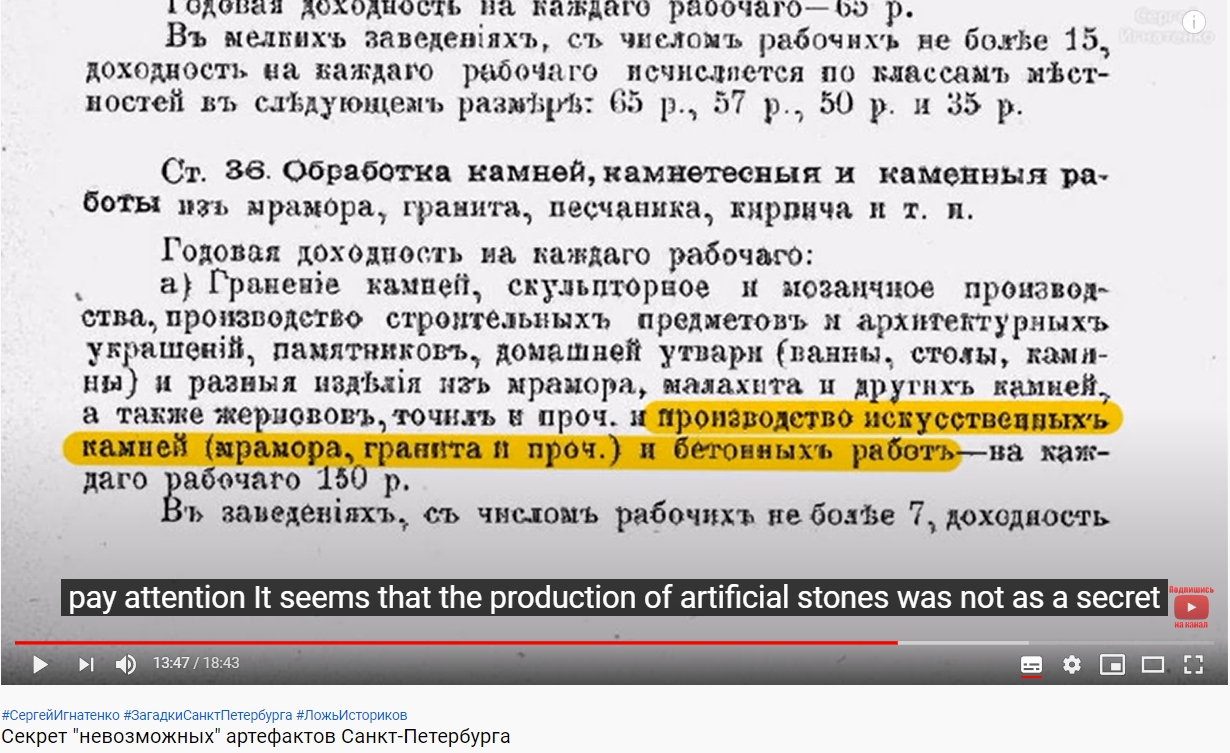

Это подтверждение, что Монферран знал прекрасно о технологиях искусственной штукатурки под мрамор.
По этой ссылке можно посмотреть что делалось в Казанском соборе из искусственной штукатурки, а что без штукатурки...
https://rusneb.ru/catalog/005289_000028 … r/?page=21
,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,
